コンパクトフィルターシステム
プリーツフィルター発祥の地ドイツで製作されている平板タイプのフィルターエレメント。円筒型バグの集塵機と同じ処理風量を51％の缶体容積で処理。

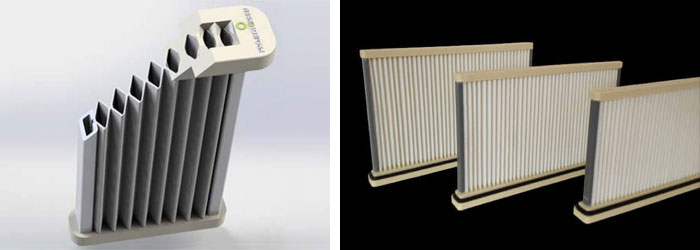

PROJECT GREEN 平板フィルターエレメントの特徴
- ひだ状加工で従来型封筒バグの2.5倍のろ過面積。
- リテーナーが必要ないため低コスト。
- 特殊硬化処理のため丈夫で寿命が長い。
- 軽いので取付、交換が簡単（清浄空気側作業）。
- 連続運転80℃、サージ100℃の耐熱性。
- 縫い目がないので漏れがない。
- フランジ直下の成型カラーがろ材部分をしっかりガード。
- 隙間の無い接着により、柔軟性を維持しながらろ過室をしっかり保護。
- 襞の間隔を広く取っているため、ダストの剥離が良好。
- 襞表面は柔軟性があるため、払い落としエアーが効果的に働く。
- サイドのシール部は同時にろ材部を保持し、側面から保護。
- 上部に比べ剛性が高い下部成型部がろ材本体を効果的に保持。
- フランジ部は空力抵抗を最小限にするようデザインされ、ろ過時も払い落とし時も圧力損失を最小に。
平板フィルターエレメントの代表的なサイズ
| 品番 | フランジ幅(mm) | ろ材部幅(mm) | 全長(mm) | ろ過面積(m2) |
|---|---|---|---|---|
| PUREPACT_120 | 496 | 66 | 600 | 2.7 |
| 800 | 3.7 | |||
| 1000 | 4.7 | |||
| 1250 | 5.9 | |||
| 1500 | 7.2 | |||
| PUREPACT_125 | 493 | 25 | 600 | 1.4 |
| 800 | 2 | |||
| 1000 | 2.5 | |||
| 1250 | 3.2 | |||
| 1500 | 3.8 | |||
| PUREPACT_252 | 515 | 30 | 300 | 0.7 |
| 600 | 1.4 | |||
| 800 | 1.9 | |||
| 1000 | 2.5 | |||
| 1200 | 3 | |||
| PUREPACT_260 | 515 | 30 | 300 | 0.9 |
| 600 | 2.1 | |||
| 800 | 2.8 | |||
| 1000 | 3.5 | |||
| 1300 | 4.3 | |||
| PUREPACT_310 | 578 | 50 | 1045 | 5.3 |
| 1000 | 5.1 | |||
| 1200 | 6.1 | |||
| 1400 | 7.2 | |||
| 1500 | 7.7 | |||
| PUREPACT_380 | 685 | 50 | 850 | 5 |
| 1043 | 6.3 | |||
| 1235 | 7.5 | |||
| PUREPACT_400 | 1054 | 52 | 600 | 4 |
| 950 | 6.7 | |||
| 1260 | 9.1 | |||
| 1500 | 10.9 | |||
| PUREPACT_423 | 260 | 48 | 600 | 1 |
| 800 | 1.4 | |||
| 1000 | 1.8 | |||
| 1200 | 2.1 | |||
| 1400 | 2.5 |
