CET-Trifil（トリフィル）
BiFil(バイフィル)に強酸化作用を持つ触媒を担持したエレメントで、除塵と腐食性ガスの中和に加え、VOC(揮発性有機物)やダイオキシン類の分解、更には上流側でアンモニアや尿素を吹き込むことでNOx
の分解も可能にした高機能フィルターエレメント。除塵、腐食性ガス中和に加え、有害ガスの分解機能が加わった3つ(Tri-トリ)の機能を併せ持つ。

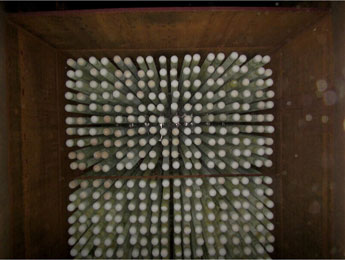

PUREMAXを使用した中国天津の集塵設備
BiFil（バイフィル）の9つの特徴に+5つの特徴
- ナノサイズの触媒が繊維径5～20ミクロンのセラミック繊維に均等に付着し、比表面積を大きく取れることで高効率に反応を促すことが出来る。
- エレメント表面でダストを捕捉し内部への侵入を許さないため、エレメント内部に担持された触媒の被毒を防ぎ触媒の寿命を飛躍的に伸ばすことを可能に。
- 壁の厚みが20mmあるためガスの滞留時間＝反応時間を十分にとることが出来分解効率が高い。
- 同じく壁の厚みが20mmあることで、ろ過面積1m2当たり850gの触媒担持を可能に（耐熱フェルト沪布に担持した場合350gが限度）。
- 840％以上の空間率があるため、850gの触媒を担持しても圧損の上昇は10％程度に。
使用によるメリット
-
ガス従来の集塵機-昇温塔-脱硝塔という3段階の排ガス除去設備を1段階のシンプルな設備に出来ることで、
1.省スペース。
2.イニシアルコストの低減を実現。 - 昇温塔を必要としないことで、燃費を必要とせず、また、理想的な乾式脱硫、乾式脱円が出来るので中和剤の使用量も削減でき、ランニングコストをも大幅に削減。

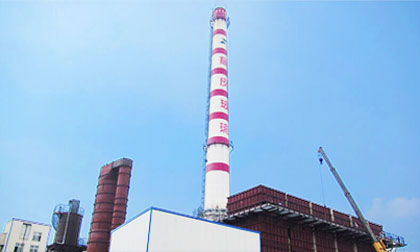

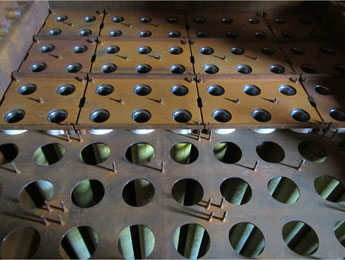

PUREMAXを使用した中国天津の集塵設備
設計上の要件
| 使用温度 | 上限450℃ |
| ろ過風速 | 0.5～1.2m／min |
| 圧力損失 | 初期圧損＝0.5kPa@ろ過風速1.68m／min (φ60mmエレメント) ＝0.9kPa@ろ過風速1.68m／min (φ150mmエレメント) |
| 運転圧損 | 50～250mmAq(実績値) |
| ダスト払落し | 2～6気圧のパルスエアー |
使用分野
- ガラス溶融炉（NOx除去）
- 産業廃棄物焼却炉（ダイオキシン除去）
- 船舶用ディーゼルエンジン排ガス‐港湾設備（NOx除去）
- 既存のSCR（脱硝塔）を使用する排ガス設備のリプレース
製品一覧
| 名称 | 全長(mm) | 本体外径(mm) | 内径(mm) | フランジ外径(mm) | ろ過面積(㎡) | 図形 |
|---|---|---|---|---|---|---|
| cet-Trifil 1000 C | 1000 | φ60-φ55 | φ40.5-φ34 | φ90 | 0.19 | CF1000-C |
| cet-Trifil 1000 G | 1000 | φ60-φ55 | φ40.5-φ34 | φ80 | 0.19 | CF1000-G |
| cet-Trifil 1500 C | 1500 | φ60-φ53 | φ40.5-φ32 | φ90 | 0.28 | CF1500-C |
| cet-Trifil 1500 G | 1500 | φ60-φ53 | φ40.5-φ32 | φ80 | 0.28 | CF1500-G |
| cet-Trifil 3000 C | 3000 | φ150 | φ110 | φ195 | 1.34 | CF3000-C |
| cet-Trifil 3000 U | 3000 | φ150-φ135 | φ110-φ95 | φ195 | 1.35 | CF3000-U |
