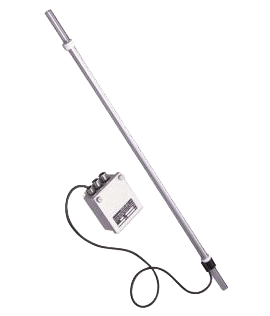

レベル指示計（ガラスゲージタイプ）GR-120型
本製品、生産終了のお知らせ
長らくのご愛顧、まことにありがとうございました。
部品の生産中止等に伴い、本製品の生産を終了するに至りました。
2023年１月18日をもちまして受注を終了いたしました。
長らくのご愛顧、ありがとうございました。
本器はガラス管の表面に電極を取り付け、ガラスゲージ本来の目視による液面監視を可能としつつ、
液面の制御信号を取り出すことを目的としています。
ガラス管の表面に対向する２つの金属を取り付け、一方を検出電極、対向する側を接地電極とします。
すると２つの電極の間には電気を貯える性質が発生します。これを静電容量と言います。
この静電容量はガラス管内の液面に比例して増減するので、その増減を電気信号に変換しています。
ガラス管の他に、テフロンなどの樹脂製チュ－ブや金属イオンを嫌う物質にもご使用いただけます。
特長
●センサー取り付け後もガラス管を通して液面を目視で見られます。
●ガラス管内にフロート等を入れる必要はありません。
●センサーと測定物は非接触であり、薬液等にも安心です。
●センサーはガラス管の取替えだけです。
※標準センサー以外の場合は、ゲージのガラス部分を、ご支給ください。
センサーに加工して納品させていただきます。
動作原理
ガラス管の表面に対向する２つの金属を取り付け、
一方を検出電極とし、対向する側を接地電極とすると
２つの電極は一種のコンデンサーとなります。
このコンデンサーの電荷量は
ガラス管内の液面の高さに比例して増減いたします。
これを静電容量変換器を用いて電気信号に変換しています。
仕様
| 検出方式 | 静電容量型 |
| 入力電源 | AC100/200V ±10% 50/60Hz |
| 出力信号 | DC4～20mA 負荷抵抗450Ω以下 DC0～10V 負荷抵抗5KΩ以上 |
| 測定精度 | フルスケール 0.5％ |
| 指示範囲 | 0.2～1m（ガラス管外径19mm標準型） |
| ケーブル長さ | 最大5m（センサ・変換器間） |
| 変換器ケース | ADC-12 屋外防滴型 IP-65 |
| 使用温度範囲 | 0℃～50℃（結露のないこと） |
GR-120型標準外形寸法図（センサー形状、材質等の変更はご相談ください。）
